MOBA G176M S276M

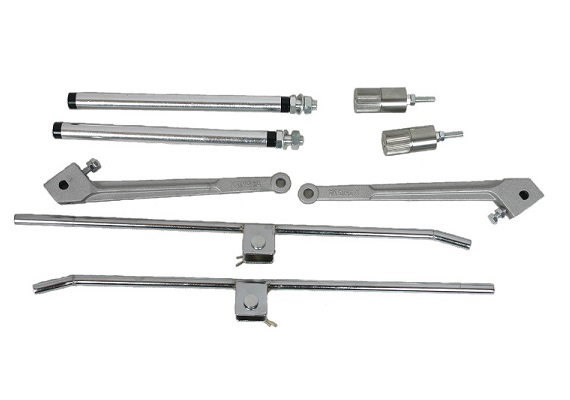

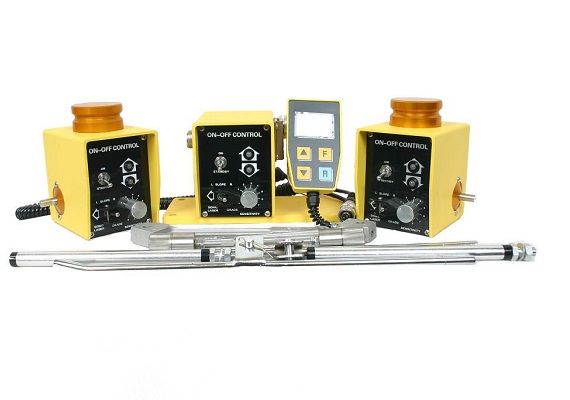

Классический комплект системы нивелирования, установленный на многих асфальтоукладчиках производства Брянских заводов. Легендарная надёжность, высокая точность, простота в эксплуатации и доступность, позволяет нам рекомендовать этот комплект для установки на любой асфальтоукладчик или другую машину в функции которой, входит обработка дорожного покрытия с нормированной точностью. О преимуществах применения систем нивелирования в строительстве и ремонте дорог имеется достаточно информации в сети. Ниже описывается конкретная модель, её параметры, комплектация, эксплуатационные характеристики и прочее. Если интересующий Вас вопрос здесь не освещен, то любую дополнительную информацию можно получить обратившись по нашим контактам . Обращаем внимание на то, что варианты комплектации устройств, предлагаемых компанией "Дормашимпорт", очень разнообразны, поэтому обязательно уточняйте комплектацию при заказе. На этих фотогрфиях показана наиболее востребованная комплектация .

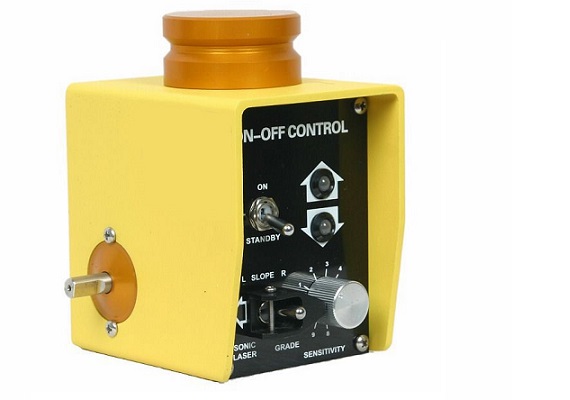

Параметры датчика высоты G176M

Корпус прибора выполнен из стали толщиной 3 мм и имеет ширину 100 мм и высоту 159 мм вместе с крепёжной вставкой диаметром 63.5 мм, находящейся в верхней части корпуса. Для крепления прибора на дорожно-строительной машине имеется регулируемый по высоте штатив, позволяющий оперативно менять положение и демонтировать прибор.

Название параметра	Значение параметра
Напряжение питание	от 10 до 40 вольт
Потребляемый ток	0.5 ампер (без исполнительных клапанов)
Макимальный ток нагрузки	3 ампера
Тип выходного сигнала	ON/OFF with PWM(3 Hz), NPN
Рабочий диапазон	+/- 80 мм
Разрешение	0.25 мм
Чувствительность	Регулируемая, до 6 мм "мёртвой зоны"
Рабочий температурный диапазон	от -10°С до +60°С
Температура при хранении	от -25°С до +75°С
Допустимая вибрация	до 4g, 10-100Hz
Масса	1.9 кг
Класс защиты	IP54

Для подключения к бортовой сети, на корпусе датчика имеется 7-контактный разъём типа "папа". В комплекте имеется соответствующий соединительный шнур - 7-контактный разъём со стороны датчика, и 10-контактный разъём со стороны машины. Если электрооборудование дорожно-строительной машины не позволяет использовать данную полярность выходного сигнала, то можно задействовать дополнительный адаптер, преобразовывающий выход прибора в "PNP" ( это тот случай, когда исполнительные электромагниты подключены к минусу бортовой сети ).

Таблица чувсвительности датчика высоты G176M

Чувствительность прибора выставляется регулятором на передней панели.

Чувствительность	Мёртвая зона	Рабочий диапазон
1	+/- 3.0 мм	23.0 мм
2	+/- 3.0 мм	21.0 мм
3	+/- 2.5 мм	19.0 мм
4	+/- 2.25 мм	15.0 мм
5	+/- 1.75 мм	12.0 мм
6	+/- 1.25 мм	10.0 мм
7	+/- 1.0 мм	6.5 мм
8	+/- 0.5 мм	4.0 мм
9	+/- 0.5 мм	2.0 мм
10	+/- 0.5 мм	1.0 мм

Органы управления датчика высоты G176M

На передней панели прибора находится 2 тумблера, две индикаторные лампочки и ручка регулятора чувствительности. Один из тумблеров заблокирован и не используется, а второй ( "ON/STANDBY" ) служит для подключения исполнительных гидроклапанов к выходам прибора. Два индикатора сигнализируют о подаче сигнала на исполнительные механизмы верхнего или нижнего движения соответственно.

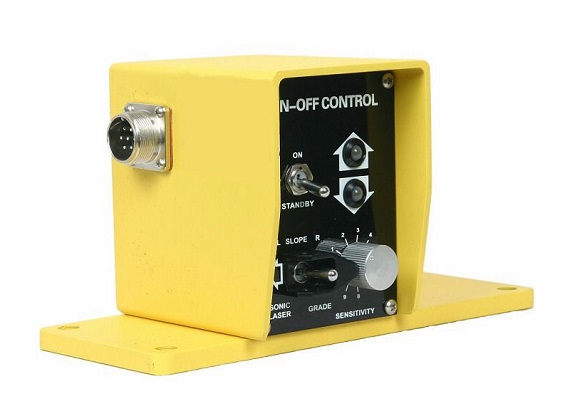

Параметры датчика уклона S276M

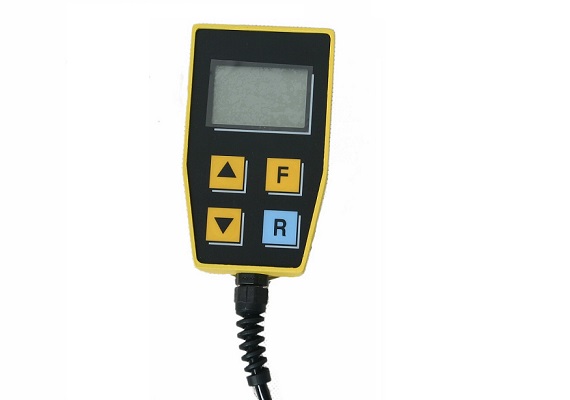

Электрические и габаритно-весовые параметры этого прибора идентичны вышеописанному за исключением того, что этот прибор имеет выносной пульт управления и массивное основание из стали толщиной 10 мм, и поэтому его вес составляет 2.9 кг. В отличие от вышеописанного датчика высоты, здесь разблокирован тумблер "SLOPE" , а также на корпусе имеется 5-контактный разъём и крепёжная скобка для пульта управления. Для крепления к корпусу машины, в основании прибора имеется четыре отверстия под болты. Назначение электрических контактов на 7-контактном разъёме подключения к машине, такое же как и у датчика высоты.

Органы управления датчика уклона S176M

Тумблером "SLOPE" указывается, на какой стороне машины установлен исполнительный механизм. То есть, какой стороной машины будет управлять прибор. На панели управления расположены четыре квазисенсорные кнопки, которыми и выставляется режим работы. Для максимального использования возможности высокоточной работы прибора, перед началом работы оператор выполняет простую операцию калибровки.
